Universele Global Standard ESD IC Component Matrix Trays voldoen aan de JEDEC-normen

Universele Global Standard ESD IC Component Matrix Trays voldoen aan de JEDEC-normen

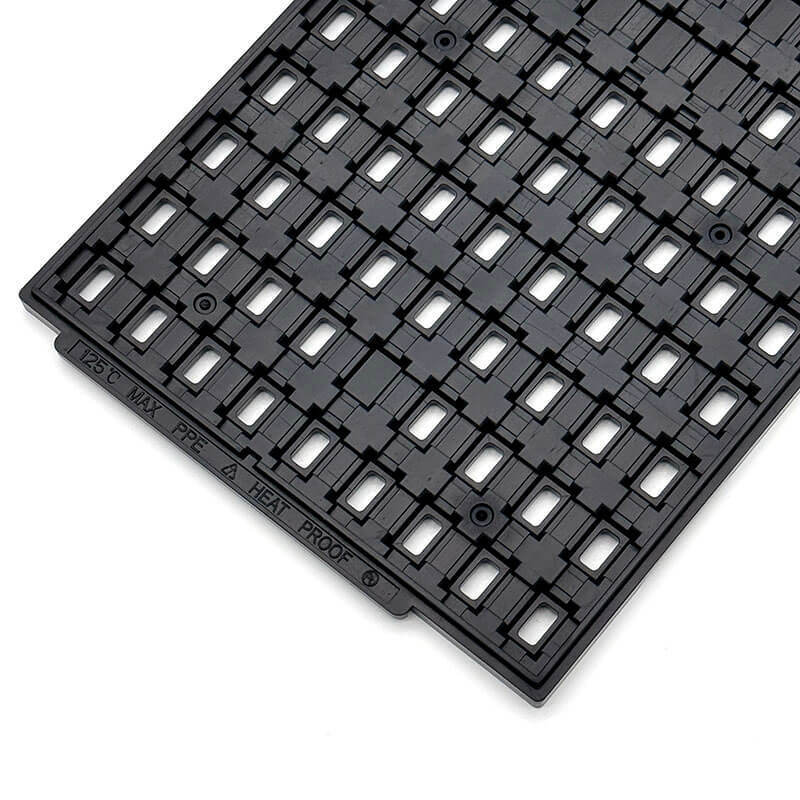

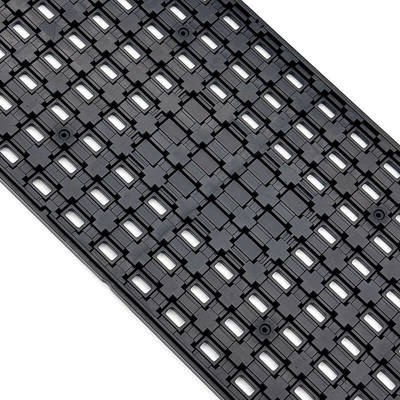

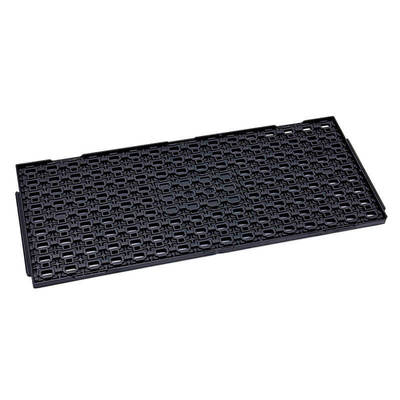

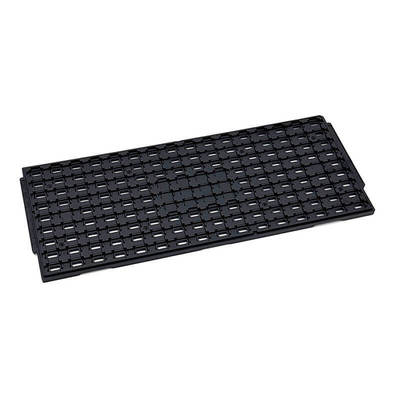

JEDEC IC-matrixtrays belichamen de gemeenschappelijke taal van automatisering, een reeks strenge specificaties opgesteld door de micro-elektronica-industrie om de veilige en geautomatiseerde stroom van geïntegreerde schakelingen, connectoren en assemblages te regelen. Het fundamentele principe van deze trays is standaardisatie: ze zijn allemaal vervaardigd volgens de identieke omtrek van 322,6 x 136 mm (12,7 x 5,35 inch). Deze dimensionale uniformiteit zorgt ervoor dat apparatuur die waar ook ter wereld wordt gebouwd, elke JEDEC-tray onmiddellijk kan herkennen en ermee kan communiceren, ongeacht het onderdeel dat erin zit. De "matrix"-structuur, bestaande uit rijen en kolommen met componentvakken, definieert de exacte ruimtelijke coördinaten (pitch) voor automatisch oppakken, waardoor een verzameling onderdelen wordt omgezet in een machinaal leesbare dataset. JEDEC-trays zijn gemaakt van robuuste vormmassa's, vaak ESD-veilige polymeren die koolstof gebruiken voor geleidbaarheid (resulterend in de standaard zwarte kleur), en zijn ontworpen om sterk en maatvast te zijn. Deze stabiliteit is niet alleen cruciaal voor mechanische bescherming, maar ook voor het handhaven van een nauwkeurige uitlijning onder zowel hanteringsbelasting als gespecificeerde thermische omstandigheden, een noodzaak voor betrouwbare hogesnelheidsautomatisering.

Kenmerken en voordelen:

De intelligente ontwerpkenmerken van JEDEC-trays vertalen zich rechtstreeks in tastbare productie-efficiëntie en gemak.

1. Gestandaardiseerd overzicht (directe toegang): Het belangrijkste voordeel is de Industry Standard-status, die fabrikanten directe toegang biedt tot een wereldwijd ecosysteem van apparatuur, accessoires en branchekennis. Dit vereenvoudigt het supply chain management en de procesintegratie enorm.

2. Visuele en mechanische uitlijning: belangrijke kenmerken zorgen voor procesbetrouwbaarheid. De afschuining van 45 graden fungeert als een duidelijke, visuele Pin One-indicator, waardoor het risico op verkeerde oriëntatie van componenten tijdens handmatig of geautomatiseerd laden wordt verminderd. Het geschulpte kenmerk maakt mechanisch vastzetten/fixeren mogelijk, waardoor de positie van de lade in de invoerapparatuur wordt vergrendeld voor een nauwkeurige pick-and-place-bediening.

3. Veelzijdige profielopties: Fabrikanten kunnen de juiste traydikte selecteren: de Low Profile-variant (0,25 inch) is het werkpaard en biedt plaats aan gangbare pakketten zoals SOIC en TQFP, waardoor de verticale opslagdichtheid wordt geoptimaliseerd. De High Profile-optie (0,40 inch) is beschikbaar voor grotere of hogere componenten zoals modules, assemblages en CERQUAD-pakketten, waardoor voldoende ruimte en bescherming voor hoge componenten wordt gegarandeerd.

4. Verbeterde stapelbaarheid: Trays zijn voorzien van robuuste, in elkaar grijpende eigenschappen die de stapelstabiliteit garanderen, wat cruciaal is voor veilige opslag en transport, zelfs als ze meerdere trays hoog zijn gestapeld. De stapelopstelling is zo ontworpen dat een lege bak als beschermhoes dient voor de componenten in de van bovenaf geladen bak.

Technische parameters:

Toepassingen:

Maatwerk:

De flexibiliteit om de interne matrix te ontwerpen en tegelijkertijd stevig vast te houden aan de externe JEDEC-envelop is het krachtigste kenmerk ervan.
Pakketspecifieke bescherming: Aangepaste ontwerpen pakken de unieke kwetsbaarheden van verschillende componenttypen aan.
Materiaal- en temperatuurcompatibiliteit: Maatwerk draait vaak om materiaalkeuze om specifieke temperatuurcompatibiliteit en chemische bestendigheid te bereiken.
Kleur en capaciteit: Hoewel zwart standaard is voor ESD-geleiding, kunnen aangepaste kleuren worden gebruikt voor visuele processcheiding. De interne capaciteit wordt geoptimaliseerd door middel van een aangepast ontwerp op basis van de geometrie van het onderdeel en eventuele vereiste speciale ladekenmerken, waardoor universele compatibiliteit met JEDEC-feeders wordt gegarandeerd.
