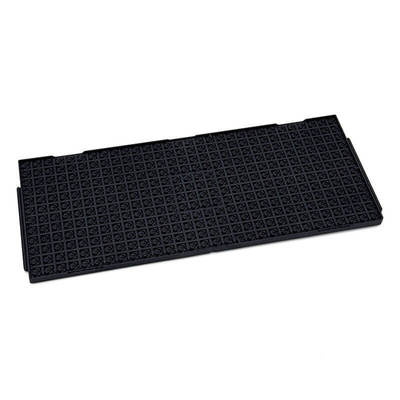

Custom JEDEC Tray met 360PCS capaciteit, 1.0x10E4~1.0x10E11Ω oppervlakteweerstand en onbeperkt interieurontwerp

JEDEC-bakken voor diverse componenten met onbeperkt interieurontwerp

De JEDEC-standaard is een meesterklasse in flexibiliteit, die wordt bereikt door de externe omhulsel strikt te definiëren, terwijl de interne holte opzettelijk onbegrensd en onbeperkt blijft.Deze ontwerpfilozofie heeft JEDEC-matrixbakken in staat gesteld om veel verder te evolueren dan hun oorspronkelijke doel als IC-dragersVandaag de dag fungeert de 12,7 x 5,35 inch (322,6 x 136 mm) gestandaardiseerde voetafdruk als een universeel dokstation voor een onbeperkt aantal producten en componenten, niet alleen geïntegreerde schakelingen.Deze aanpassingsvermogen betekent industrieën buiten de traditionele elektronica, zoals de productie van medische hulpmiddelen en optica, kunnen gebruikmaken van de enorme geïnstalleerde basis van JEDEC-compatibele automatiseringsapparatuur en de wereldwijde ondersteunende infrastructuur.De bakken zijn sterk gemaakt., stapelbaar en ESD-veilig, maar de interieurgeometrie is volledig aangepast aan het specifieke onderdeel, of het nu gaat om een geleide halfgeleider, een complexe mechanische assemblage of een delicate optische lens.

Kenmerken:

Het primaire voordeel is de aanpassingsmogelijkheid en compatibiliteit die voortvloeien uit het open interne ontwerp.
1. Onbeperkte productverscheidenheid (compatibiliteit): aangezien de interne matrix onbeperkt is, kan de JEDEC-lijn worden gebruikt om vrijwel elk onderdeel te behandelen dat binnen de voetafdruk past.
2Het gebruik maken van bestaande automatisering: Door het JEDEC-schema aan te nemen, krijgen bedrijven op verschillende gebieden onmiddellijke compatibiliteit met standaard JEDEC-bakvoerders, staplers en robothandelaars.aanzienlijk verminderen van hun kapitaalinvesteringen in gespecialiseerde verwerkingsapparatuur.
3- handige en praktische kenmerken: de standaardkenmerken, zoals de 45°-schemering voor oriëntatie en de aangewezen ruimte voor markeren en graveren,blijven praktische hulpmiddelen voor interne logistiek en procescontrole, ongeacht het type onderdeel dat wordt behandeld.
4. Stapelbare en beschermde logistiek: het interlockende en stapelbare ontwerp van de bakken, gecombineerd met ESD-veilige materialen, biedt een universele, beveiligde oplossing voor de opslag en het vervoer van diverse,hoogwaardige onderdelen, waardoor de bescherming tegen mechanische schade tijdens het wereldwijde doorvoer wordt gewaarborgd.

Technische parameters:

Toepassingen:

De toepassing van JEDEC-bakken heeft zich ver uitgebreid buiten hun oorsprong in de halfgeleiderindustrie.

• Niet-elektronisch onderdeelbeheer: dit omvat de behandeling van lenzen, horlogeonderdelen en kleine metalen stukken waarbij een gestandaardiseerde, precieze matrix vereist is voor geautomatiseerde inspectie of assemblage.
• Complexe elektronische componenten: ze worden gebruikt voor het veilig vervoeren en presenteren van diverse elektronische onderdelen, zoals connectoren, gespecialiseerde stopcontacten, geminiaturiseerde PCB's,en MEMS (micro-electro-mechanische systemen), die unieke verwerkingsvereisten hebben, maar profiteren van de gestandaardiseerde externe interface.
• Standaardiseerde logistiek in verschillende afdelingen: voor grote bedrijven met verschillende productlijnen (bijv. automotive, medische en consumentenelektronica) bieden JEDEC-bakken een enkele,gemeenschappelijke standaard voor logistiek en componentinventarisatie voor alle afdelingen, het vereenvoudigen van wereldwijde toeleveringsketens.

Aanpassing:

De interne holte is waar de ware maatwerk magie gebeurt, het transformeren van een generieke drager in een perfecte pasvorm voor een uniek onderdeel.

• De interne cellen worden op maat gevormd naar de exacte vorm en grootte van het onderdeel, waardoor een veilige, niet-bewegende pasvorm wordt geboden.
• Aanpasbare materiaalselectie: door aanpassing kan een materiaal met specifieke eigenschappen worden gespecificeerd.
• Op maat gemaakte matrixopstelling: het aantal rijen en kolommen (capaciteit) en de onderdelenhoogte kunnen volledig worden aangepast aan de grootte van het onderdeel, waardoor de verhouding onderdelen per bak wordt geoptimaliseerd.
